توزيع التيار الكهربائي في دارة متفرعة – الثامنة أساسي

توزيع التيار الكهربائي في دارة متفرعة من ضمن دروس العلوم الفيزيائية للسنة الثامنة اساسي.

الدارة المتفرعة

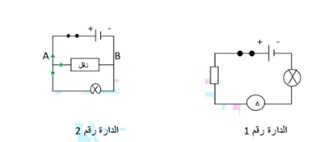

الدارة رقم 1 غير متفرعة فهي تحتوي على حلقة واحدة تضم كل النواقل المستعملة في الدارة من اهم مميزات الدارة غير متفرعة او بالتسلسل ان شدة التيار فيها لها نفس القيمة في مختلف مناطقها فاينما ركبنا الامبير متر A فانه يعطينا نفس القيمة

الدارة رقم 2 متفرعة لانها تحتوي على اكثر من حلقة

• الحلقة الأولى تضم المولد 6 و القاطع K و الناقل والثانية المولد و القاطع و المصباح والثالثة الناقل و المصباح

عقد الدارة المتفرعة

العقدة هي النقطة من الدارة المتفرعة ابن تتفرع الدارة

ملاحظة:

الدارة المنقرعة هي دارة اما مزدوجة أو بالتوازي

بصفة عامة كل نقطة من الدارة موصولة بثلاث ثنائيات اقطاب او اكثر تسمى عقدة اذا اعتبرنا دارة تحتوي على عقدتين لا غير ففي احداها ينقسم التيار الى عدد من التيارات الفرعية يساوي عدد الحلقات وفي الأخرى تتجمع التيارات الفرعية لتكون تيار واحد مثلا الدارة الثانية اعلاه لها عقدتان A و B بحيث ان العقدة هي موضع تفرع التيار الصادر عن

المولد الكهربائي الى تيارين فرعيين يسري احدهما في الناقل والآخر في المصباح وتكون العقدة موضع تجمع التيارين الفرعيين

توزيع التيار الكهربائي من دارة متفرعة

قانون العقد

في كل عقدة مجموع شدة التيارات الخارجة منها يساوي مجموع التيارات الواردة اليها

في العقدة الممثلة اعلاه التيارات الخارجة منها L1 وL2 و L2

اما التيارات الداخلة اليها L4 و L3

L1 + L2 + L5 = L3 +L4
