درس الإسقاط المتعامد – تاسعة أساسي
يُعدّ درس الإسقاط المتعامد من أهم ركائز مادة التربية التكنولوجية لتلاميذ السنة التاسعة أساسي في التعليم التونسي. يُمكّن هذا الدرس التلميذ من الانتقال من تصوّر مجسم ثلاثي الأبعاد إلى رسم تقني دقيق على ورقة ثنائية الأبعاد، وهو ما يُعرف بالرسم التعريفي. يهدف هذا المقال إلى توضيح قواعد هذا المحور وتيسير فهم مختلف المساقط للحصول على أفضل الأعداد في الفروض التكنولوجية.
أهمية الإسقاط المتعامد في الرسم التقني
في عالم الصناعة والهندسة الميكانيكية، لا يكفي الرسم المنظوري لتصنيع القطع، لأن الأبعاد الحقيقية والزوايا قد تبدو مشوهة بسبب زاوية الرؤية. هنا تكمن فائدة الإسقاط المتعامد، حيث يعرض كل وجه للقطعة بأبعاده الحقيقية ومقاييسه التامة دون أي تشويه، مما يساعد الحرفيين والتقنيين على قراءة الرسم وتصنيع القطعة بالمواصفات المطلوبة.
المساقط الرئيسية وقواعد توضّعها (الطريقة الأوروبية)
وفق المنظومة التونسية والأوروبية للرسم الصناعي، يتم النظر إلى القطعة من جهات متعددة للحصول على مساقط مختلفة، ولكن انتبه جيداً إلى كيفية ترتيب هذه المساقط على ورقة الرسم:
- المسقط الرأسي (Vue de face): هو المسقط الأساسي والمحوري، ويتم اختياره دائماً بحيث يحتوي على أكبر قدر ممكن من التفاصيل والشكل العام المميز للقطعة.
- المسقط العلوي (Vue de dessus): ننظر إلى القطعة من الأعلى، ولكننا نرسم هذا المسقط تحت المسقط الرأسي مباشرة.
- المسقط اليساري (Vue de gauche): ننظر إلى القطعة من جهة اليسار، ونرسمه على يمين المسقط الرأسي.
- المسقط اليميني (Vue de droite): ننظر إلى القطعة من جهة اليمين، ونرسمه على يسار المسقط الرأسي.
- المسقط السفلي (Vue de dessous): ننظر إلى القطعة من الأسفل، ونرسمه فوق المسقط الرأسي.
أنواع الخطوط المستعملة في رسم المساقط
الرسم التقني لغة عالمية تعتمد على رموز ودلالات موحدة، وأهم هذه الدلالات هي أنواع الخطوط، ولكل خط وظيفة محددة يجب احترامها:
- الخط المستمر السميك (Trait continu fort): يُستعمل لرسم الحواف والأحرف المرئية التي تظهر مباشرة لعين الناظر.
- الخط المتقطع الرقيق (Trait interrompu court fin): يُستعمل لتمثيل الحواف والأحرف الخفية (مثل التجاويف الداخلية أو الثقوب غير المرئية من تلك الزاوية).
- الخط المختلط الرقيق (Trait mixte fin): يُستعمل لتمثيل محاور التناظر ومراكز الدوائر والأسطوانات.
- الخط المستمر الرقيق (Trait continu fin): يُستعمل لخطوط الربط، وخطوط القياس (الترقيم)، وخط الزاوية 45 درجة.
وثائق وتمارين درس الإسقاط المتعامد (الرسم التعريفي)

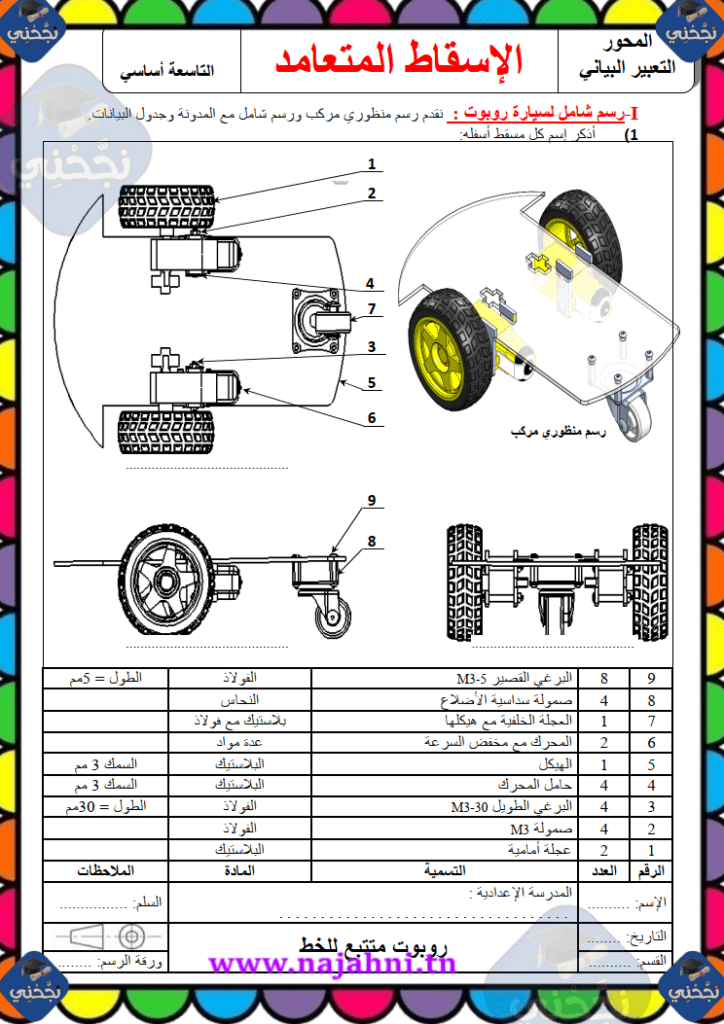

فيما يلي نماذج تطبيقية وتمارين ورسوم توضيحية لدرس الإسقاط المتعامد المقررة للسنة التاسعة أساسي، لمساعدتكم على ترسيخ المفاهيم والتدرب على إنجاز المساقط بدقة:
يمكنكم تحميل وثيقة الدرس كاملة بصيغة رقمية لطباعتها ومراجعتها في المنزل عبر الرابط التالي:
نصائح عملية للتفوق في إنجاز فروض التكنولوجيا
للحصول على درجات ممتازة في الفروض المراقبة والتأليفية في مادة التكنولوجيا، يُنصح باتباع الخطوات المنهجية التالية:
- استعمال الأدوات المناسبة: احرص دائماً على تجهيز قلم رصاص مبري جيداً من نوع 2H للخطوط الإنشائية الرقيقة، وقلم HB للخطوط النهائية السميكة، إضافة إلى مسطرة وكوس سليمين.
- نظافة الورقة: النظافة عنصر أساسي في تقييم الرسم التقني، لذا تجنب الضغط المفرط بالقلم قبل التأكد من صحة الخطوط.
- التطابق التام بين المساقط: تذكر دائماً أن ارتفاع المسقط الرأسي يساوي ارتفاع المساقط الجانبية، وعرض المسقط الرأسي يطابق تماماً عرض المسقط العلوي.
